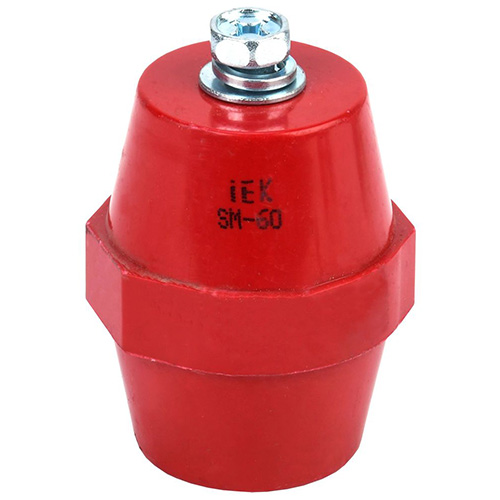

Изолятор силовой SM60 (М8) IEK с болтом
Изоляторы шинные опорные типа SM применяются для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Размеры
| Размеры, мм | Метрический размер резьбы | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G |
| 60 | 13 | 15 | 34 | 46 | 46 | М8 |
Материалы и цвета
| Цвет изолятора | Красный |
| Материал корпуса | полиамид*, усиленный стекловолокном |
* Материал отличается стойкостью к механическому воздействию, негорючий, обладает высокими показателями электрического сопротивления.
Технические характеристики
| Артикул | YIS11-60-20-B |
| Тип изделия | изолятор шины для внутрищитового монтажа |
| Количество полюсов | 1 |
| Номинальное набочее напряжение, не более, В | 1000 |
| Максимальный номинальный ток, А | 750 |
| Выдерживаемое напряжение грозового импульса, не более, кВ | 20 |
| Механическая разрушающая сила на изгиб*, не более, кН | 20 |
| Механический разрушающий крутящий момент*, не более, кН*м | 0,8 |
| Группа механического исполнения | М3 (ГОСТ 17516) |
| Температура окружающей среды, °C | -40... +60 |
| Относительная влажность воздуха при + 15 °C, % | 75 |
| Количество болтов в комплекте | 2 |
| Расстояние между шинами, мм | 50 - 125 |
| Вес изделия, г | 187 |
* Механические разрушающие силы - нормированное значение изгибающей и крутящей силы, которую изолятор должен выдерживать без механических повреждений и разрушений.
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
Высота, мм
|
60 |
|
СрокГарантии, мес
|
12 |
|
Метрический размер болта (М)
|
8 |
|
Наружный диаметр, мм
|
46 |
|
Напряжение пробоя, кВ
|
20 |
|
С болтом
|
Да |
|
Серия
|
24ff7571-b765-11e9-81fa-00155d166b05 |
-
