Датчик движения скрытый 100Вт 6м 160гр белый IP20 MD 021 ЭРА выносной датчик

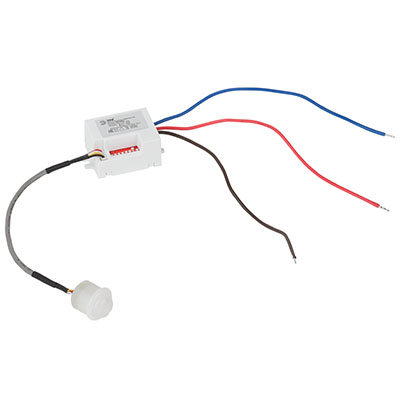

Датчик движения выносной MD 021 "Эра" (100 ВА, 6 м, 160°, IP20) скрытой установки, белый

Датчик движения выносной MD 021 "Эра" позволяет производить включение осветительных приборов, питающихся от сети 220 В переменного тока, при появлении движущегося объекта в зоне обнаружения датчика.

Благодаря этому, а также наличию регулировки времени задержки выключения и настройки чувствительности к внешней освещенности, обеспечивается экономия не только времени, но и денег за счет разумной экономии электроэнергии.

Коммутация подключаемой нагрузки осуществляется электромеханическим реле.

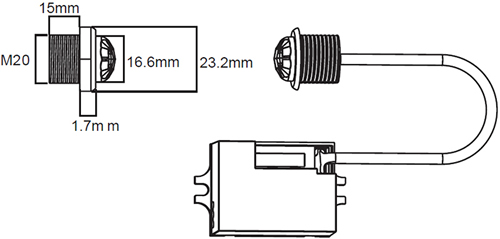

Размеры

Материалы и цвета

Технические характеристики

* Мощность нагрузки в ваттах рассчитывается по формуле: P = P_max х cos ?,
где P_max - максимальная мощность нагрузки в вольт-амперах, cos ? - коэффициент мощности.

Диаграмма

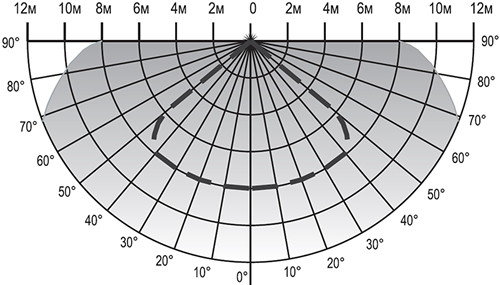

Диаграмма направленности датчика в горизонтальной плоскости:

Сплошной областью указана зона действия датчика при температуре окружающей среды от 0 до +25 °C,
пунктирной линией - при температуре окружающей среды от +25 до +40 °C.

Монтаж и подключение

При выборе места установки необходимо учитывать следующие рекомендации.

• Инфракрасные датчики движения реагируют только на движущиеся объекты, создающие инфракрасное (тепловое) излучение.

• Наиболее эффективно датчик реагирует на объект, движущийся вдоль зоны действия датчика, а не в направлении к нему или от него.

• При выборе места установки датчика следует учитывать факторы и объекты, которые могут вызывать ложные срабатывания датчика (бытовые климатические и отопительные системы и приборы, близко расположенные приборы с вращающимися лопастями, проезжающие автомобили, ветви деревьев и кустарников в ветреную погоду, грозовые электромагнитные помехи).


Монтаж и подключение датчика осуществляются следующим образом.

• Отсоедините разъем выносного сенсора от основного блока датчика.
• Установите сенсор в монтажное отверстие и зафиксируйте пластиковой гайкой.

• Закрепите основной блок датчика на опорной поверхности и выполните электрическое соединение проводников питания и нагрузки с проводниками датчика в соответствии с нижеприведенной схемой.
• Подключите разъем выносного сенсора к основному блоку датчика.

• Включите сетевое питание и произведите все необходимые регулировки параметров датчика.



Дополнительные способы подключения

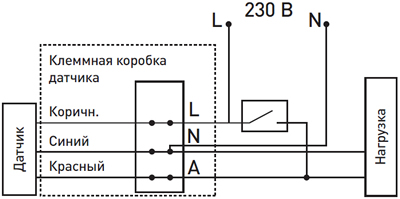

• Для обеспечения режима постоянного включения нагрузки, в независимости от присутствия движущихся объектов в зоне обнаружения датчика и уровня освещенности, подключите датчик согласно нижеприведенной схеме.
  Выключатель в такой схеме шунтирует датчик движения, и на нагрузку непрерывно подается напряжение.

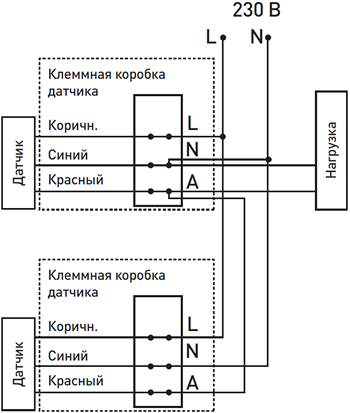

• Для расширения зоны обнаружения используйте параллельное подключение нескольких датчиков движения согласно следующей схеме.
  При таком подключении цепь нагрузки замыкается при срабатывании любого из датчиков.

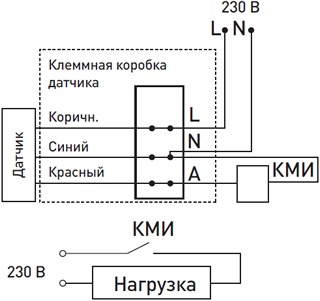

• Для увеличения нагрузочной способности подключите контактор КМИ в цепь нагрузки.

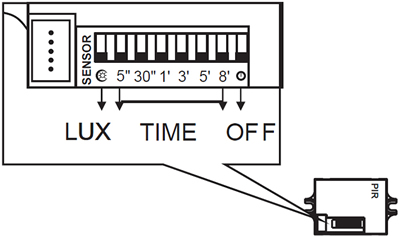

Регулировка датчика

Включение датчика освещенности производится левым выключателем (LUX) при перемещении ползунка вверх. Установка времени задержки отключения датчика (Time) осуществляется выбором комбинации микропереключателей, время задержки от 5 секунд до 8 минут. Данный регулятор устанавливает время нахождения нагрузки во включенном состоянии после срабатывания датчика. Отсчет времени задержки начинается снова, если датчик срабатывает повторно в течение первого отсчета времени. Полное выключение устройства производится правым переключателем в положение вниз. При нижнем положении переключателя лампа будет гореть постоянно.
