Датчик движения настенный 1200Вт 12м 180гр черный IP44 MS-39b EKF аналог906034

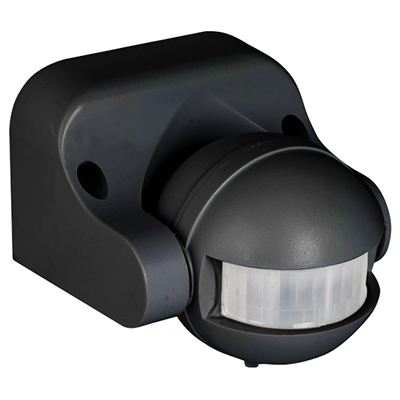

Датчик движения настенный EKF MS-39b PROxima (1200 Вт, дальность действия 12 м, угол обзора 180°, IP44), черный

Датчик движения инфракрасный EKF MS-39 серии PROxima предназначен для автоматического управления освещением (охранная сигнализация, электроприборы) в зависимости от движения людей и других объектов в зоне действия сенсора, а также в зависимости от уровня освещенности.
Применяется в однофазных цепях переменного тока номинальным напряжением 240 В частотой 50 Гц.

Сенсор датчика имеет регулируемый в вертикальной плоскости поворотный механизм, что позволяет нацелить его на необходимую зону.

Рекомендуется к использованию в коридорах, подъездах, различных проходных зонах.
Возможно использование на улице под навесом.

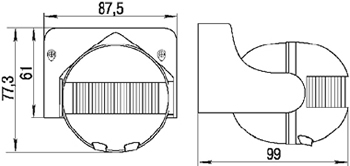

Размеры

Материалы и цвета

Функциональные особенности

• Работа датчика основана на отслеживании уровня ИК-излучения в поле зрения датчика.
• В качестве коммутационного элемента служит электромеханическое реле (рассчитано на полную мощность 1200 Вт).

• При возникновении движения в поле зрения датчика реле коммутирует подключенную нагрузку.
  После этого нагрузка находится под напряжением в течение заданного времени (от 10 сек. до 7 минут, время настраивается) и выключается.

• Датчик имеет функцию контроля освещенности.

Зона детекции на уровне пола

Технические характеристики

Монтаж и подключение

• При установке датчика надо учитывать, что наибольшую чувствительность датчик имеет при перемещении движущегося объекта перпендикулярно лучам зоны обнаружения.
  Если объект приближается по оси фронтального захвата, то его обнаружение произойдет несколько позже.




• При выборе места установки следует исключить из зоны обнаружения датчика объекты, которые могут приводить к его ошибочным срабатываниям.
  Для этого необходимо избегать установки датчика вблизи зон температурного возмущения (кондиционер, отопление) и вентиляторов.

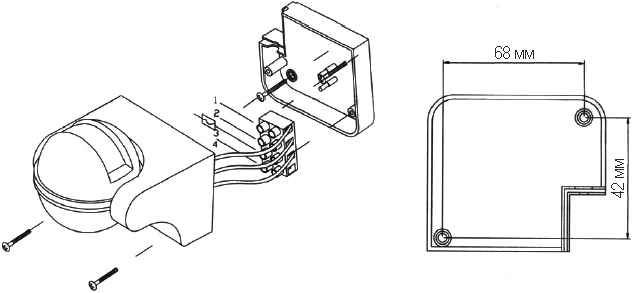

• Для установки датчика открутите винты, снимите крышку, прикрепите датчик (крышку) к стене.
  Подключите датчик через клеммную колодку.
  У некоторых датчиков подвод провода осуществляется через резиновый ввод-сальник.




• Соберите датчик в обратной последовательности.
  Подключение осуществляется через клеммную колодку (в комплекте) к проводникам:
  коричневый провод - фаза (L), синий провод - нейтраль (N), красный провод - нагрузка.



Проверка устройства

• Установите регулятор порога срабатывания в зависимости от уровня освещенности (LUX, Datlight) в положение максимальной освещенности.
• Регулятор времени отключения Time установите в положение минимального времени срабатывания.

• Регулятор порога чувствительности к инфракрасному излучению объекта Sens (если есть) установите в максимальное положение.
• Подайте напряжение питания, при этом произойдет включение нагрузки.
  При отсутствии движения нагрузка должна отключиться в течение 30 сек.
  При появлении в зоне обнаружения движущихся объектов должно произойти включение нагрузки.
  Отключение нагрузки должно произойти в течение 5 сек. после прекращения движения.

• Установите регулятор порога срабатывания в зависимости от уровня освещенности (LUX, Daylight) в минимальное положение.
  Датчик не должен включать нагрузку при освещенности выше этих установленных значений.
  Закройте линзу датчика ладонью руки или светонепроницаемым предметом, при этом должно произойти включение нагрузки.
  Отключение нагрузки должно произойти в течение 5 сек. при отсутствии движения в зоне обнаружения датчика.
