Лента свд 24В 14,4Вт/м 180свд/м 4000К 1008лм/м 2835 IP68 Arlight для САУНЫ кратно 5м

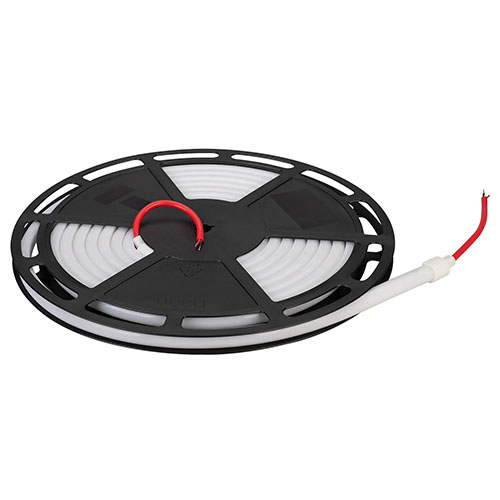

Лента светодиодная Arlight High Temp RTW-2835-180 24V Day (DC 24 В, 14,4 Вт, SMD 2835, 180 led/м, IP68, 4000 - 4500 К) для саун

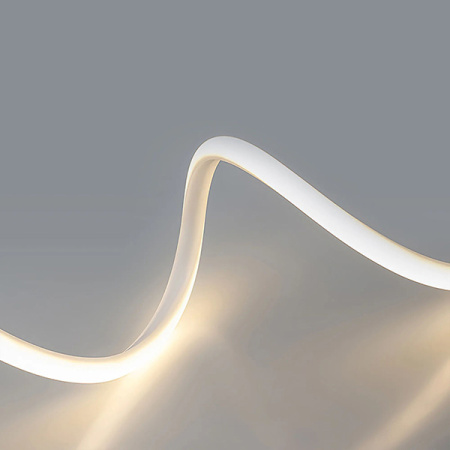

Герметичная светодиодная лента Arlight серии High Temp с рабочим диапазоном температуры до +80 °С применяется для оформления саун и бань, ванных комнат, рекламы, зданий.

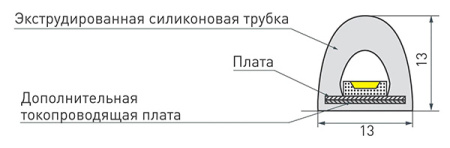

Размеры

Конструкция и материалы

• Материал защитной оболочки: силикон.

Технические характеристики

Установка и подключение

Материалы, необходимые для монтажа:

Силиконовый штрипс для крепления на поверхность.	Заглушка глухая.	Заглушка под кабель.	Силиконовый герметик (приобретается отдельно).	Влагозащищенный источник питания DC 24 В (приобретается отдельно).

Разрезание и герметизация мест стыка:

	Используя ножницы или нож, сделайте надрез на лицевой поверхности оболочки.		Перемещая ножницы левее или правее, найдите специальное место разреза на плате. Разрежьте ленту строго по обозначенной линии.
	На конец ленты установите глухую заглушку из комплекта поставки. Используйте герметик для гидроизоляции соединения.		Для герметизации места подключения используйте заглушку под кабель из комплекта. Обязательно герметизируйте место стыка герметиком.

Подключение лент к источнику питания

• Подключите ленту к источнику питания DC 24 В.
• Каждые 10 метров ленты должны иметь отдельное подключение к источнику питания.
• Благодаря особой конструкции (наличия дополнительной токопроводящей платы) нет необходимости подключать ленту с двух концов.

Подбор источника питания

• Выбор источника питания осуществляется по двум основным параметрам - напряжению питания и общей потребляемой мощности ленты.
• Выходное напряжение источника питания должно быть стабилизированным и соответствовать напряжению питания ленты.
• Блок питания должен иметь запас по мощности не менее 20 % от расчетного.
• Рекомендуется применение влагозащищенных источников питания.
  Пример.
  Необходимо подключить 5 м ленты. Напряжение питания ленты 24 В, потребляемая мощность - 14,4 Вт/м.
  Общая потребляемая мощность ленты составит: 5 м х 14,4 Вт/м = 72 Вт.
  Добавляем запас по мощности: 72 Вт + 20 % = 86,4 Вт.
  Подходят источники напряжения мощностью 100 Вт или выше.

Проверка ленты перед монтажом

• Аккуратно размотайте ленту и убедитесь в отсутствии механических повреждений.
  Убедитесь, что выходное напряжение и мощность источника питания соответствуют напряжению питания и мощности светодиодной ленты.
• Подключите ленту к источнику питания согласно приведенной схеме, соблюдая полярность и порядок подключения проводов.
• Включите питание. Не включайте ленту, намотанную на катушку, на время более 10 секунд.
  Ввиду высокой мощности лента в катушке может перегреться.
• Проверьте равномерность свечения светодиодов.
  Убедитесь, что оттенки свечения отдельных светодиодов на ленте, а также свечение лент разных катушек совпадают.
• Отключите источник питания от сети после проверки.

Монтаж ленты

• Закрепите ленту на поверхности, используя силиконовые штрипсы из комплекта.
• Используйте метизы согласно типу монтажной поверхности.
• Для крепления на поверхности, непригодные для механического монтажа, используйте силиконовый клей-герметик, нанесенный на внутреннюю сторону ленты.

Используйте силиконовые штрипсы из комплекта.	Для монтажа на гладкие поверхности используйте силиконовый клей-герметик.

Условия эксплуатации и монтажа

• Питание ленты должно осуществляться от стабилизированного источника с выходным напряжением DC 24 В ±0,5 В.
  Не допускается превышение указанного напряжения.

• При установке ленту нельзя растягивать, перекручивать и сгибать под прямыми углами.
  Минимальный радиус изгиба ленты 60 мм.
  Не допускается подвергать ленту и находящиеся на ней компоненты механическим и ударным нагрузкам, подвешивать к ленте грузы и др.

• Запрещается последовательное соединение лент длиной более 10 м.
  При подключении большего количества ленты подавайте питание на каждые 10 м отдельным кабелем или от отдельного источника питания.
  Соблюдайте полярность подключения питания в соответствии с маркировкой ленты или выводных проводов.

• Разрезать ленту можно только в обозначенных местах, между площадками для пайки.
  Для резки используйте ножницы. Соединение отрезков ленты выполняйте при помощи пайки.
  Провода припаиваются к обозначенным контактным площадкам с соответствующей маркировкой.
  Время пайки не должно превышать 5 секунд при температуре жала паяльника не выше +280 °С.

• При установке нескольких лент рядом друг с другом используйте ленты с одинаковым кодом цветности BIN.

• Поверхность для установки должна быть ровной и чистой, без острых выступов, способных повредить герметичную оболочку ленты.
