Набор наконечников НШВИ, НШВИ2 №5 EKF (0,5 - 6 кв.мм, 2 х 0,5 - 2,5 кв.мм)
Одинарные и двойные втулочные наконечники НШВИ и НШВИ2 предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.

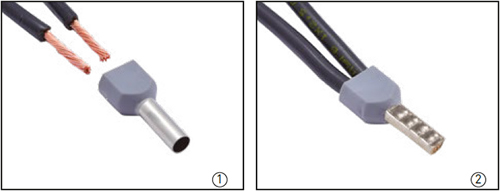

Одинарные наконечники НШВИ используются для оконцевания одного проводника, двойные наконечники НШВИ2 применяются для оконцевания опрессовкой одновременно двух проводников.
Трансформируют концы многожильных проводов в монолитные штифты.
Наконечники НШвИ и НШвИ2 EKF PROxima являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования.

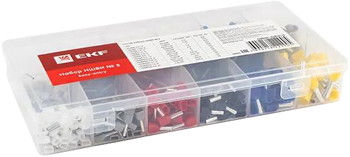

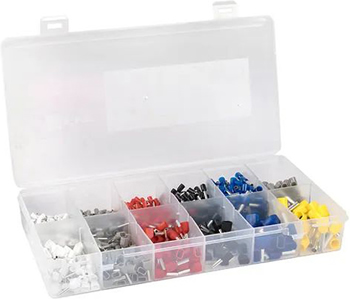

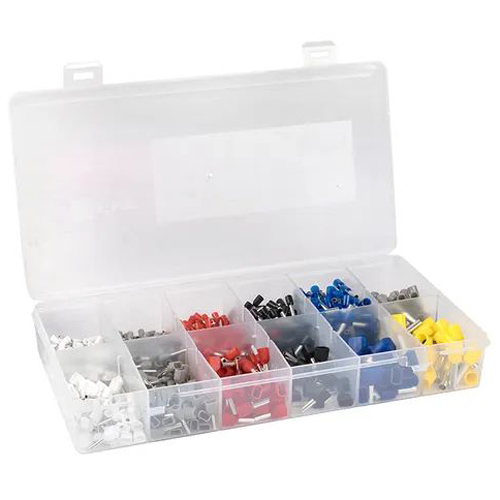

Состав набора НШВИ № 5:

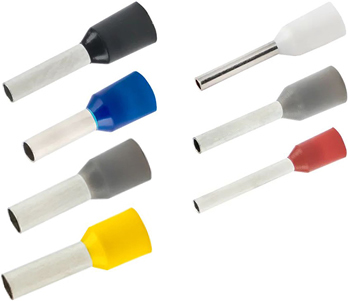

- Наконечники НШВИ 0,5-8 белые - 100 шт.
- Наконечники НШВИ 0,75-8 серые - 100 шт.
- Наконечники НШВИ 1,0-8 красные - 100 шт.
- Наконечники НШВИ 1,5-8 черные - 100 шт.
- Наконечники НШВИ 2,5-8 синие - 100 шт.
- Наконечники НШВИ 4,0-9 серые - 50 шт.
- Наконечники НШВИ 6,0-12 желтые - 25 шт.

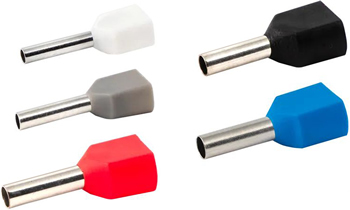

- Наконечники НШВИ2 0,5-8 белые - 50 шт.
- Наконечники НШВИ2 0,75-8 серые - 50 шт.
- Наконечники НШВИ2 1,0-8 красные - 50 шт.
- Наконечники НШВИ2 1,5-8 черные - 25 шт.
- Наконечники НШВИ2 2,5-10 синие - 25 шт.
Размеры
| Наименование | Размеры, мм | |||
|---|---|---|---|---|
| L1 | L | d | d1 | |
| НШВИ 0,5-8 | 8 | 14 | 2,6 | 1 |
| НШВИ 0,75-8 | 8 | 14 | 2,8 | 1,2 |
| НШВИ 1,0-8 | 8 | 14 | 3 | 1,4 |
| НШВИ 1,5-8 | 8 | 14,5 | 3,5 | 1,7 |
| НШВИ 2,5-8 | 8 | 15,5 | 4,0 | 2,3 |
| НШВИ 4,0-9 | 9 | 16,5 | 4,5 | 2,8 |
| НШВИ 6,0-12 | 12 | 22 | 6 | 3,5 |

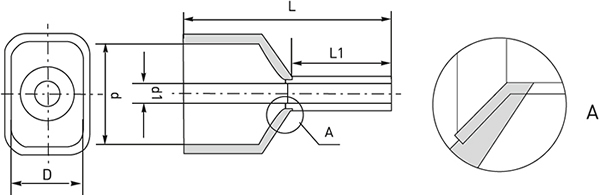

| Наименование | Размеры, мм | ||||
|---|---|---|---|---|---|
| L1 | L | D | d | d1 | |
| НШВИ2 0,5-8 | 8 | 15 | 2,8 | 4,9 | 1,5 |
| НШВИ2 0,75-8 | 8 | 15 | 2,9 | 5,2 | 1,8 |
| НШВИ2 1,0-8 | 8 | 16 | 3,5 | 5,7 | 2 |
| НШВИ2 1,5-8 | 8 | 15,5 | 3,9 | 6,5 | 2,3 |
| НШВИ2 2,5-10 | 10 | 18 | 4,6 | 8 | 2,9 |
Конструкция и материалы
- Втулочные наконечники состоят из медной луженой трубки (медь марки М1) с электролитическим покрытием и изолирующей манжеты из полипропилена.
Материал изолирующей манжеты не содержит галогенов, не поддерживает горение.
Один конец трубки развальцован для облегчения ввода многожильного провода.
- Изолирующие манжеты выполнены в виде раструба для облегчения монтажа многопроволочных медных жил.
Изолирующие манжеты производятся в цветовой гамме в соответствии со стандартом DIN.
- При производстве втулочных наконечников EKF применяется уникальная технология по сращиванию контактной втулки с пластмассовой манжетой в термопластавтомате.
За счет этого достигается идеальное соединение Easy Entry, благодаря которому жила не встречает препятствий при заведении провода в наконечник, что увеличивает скорость монтажных работ и снижает вероятность ошибок оператора.
Технические характеристики
| Артикул | nabor-nshvi-5 |
| Тип изделия | набор наконечников штыревых втулочных изолированных НШВИ и наконечников штыревых втулочных изолированных двойных НШВИ2 |
| Изоляция | частичная |
| Конструктивное исполнение | стандартное |
| Сечение жилы, кв.мм | НШВИ: 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4 / 6 НШВИ2: 0,5 / 0,75 / 1,0 / 1,5 / 2,5 |
| Температурная стойкость изоляции, °C | -40... +105 |
| Способ монтажа | опрессовка поверх медной втулки |
| Срок службы, лет | 10 |
-
