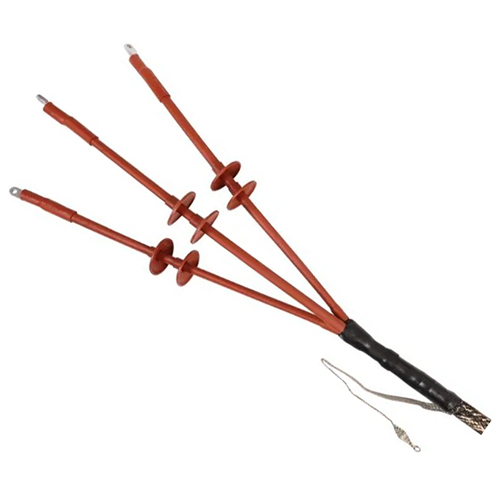

Муфта концевая КНтп-10 3х150/240 с/н ППД IEK (бумажная изоляция)
Муфты кабельные концевые сери КНтп-10 с непаяным узлом заземления предназначены для присоединения потребителей к электросети с помощью трехжильного силового кабеля с бумажной изоляцией, с броней и без брони, на напряжение до 10 кВ переменного тока частотой 50 Гц.
Применяются для наружной установки на кабеле типов ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, их аналогов и модификаций.
Конструкция и материалы
- Материал муфты: термоусаживаемый полимер.
Материал не содержит галогенов, стоек к воздействию ультрафиолетового излучения и химических веществ. - Маслостойкие изолирующие трубки поверх фазной изоляции жил кабеля.
- Термоусаживаемые трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.
- Фазные юбочные изоляторы предохраняют от токов утечки в любых погодных условиях.
- Комплект заземления оболочки и брони кабеля с пружиной постоянного давления ПДД.
Технические характеристики
| Артикул | UZM-BIK10-NVN3-150240XZ |
| Тип изделия | муфта кабельная концевая |
| Исполнение | с болтовыми наконечниками |
| Максимальное рабочее напряжение, кВ | 10 |
| Количество жил | 3 |
| Сечение жилы кабеля, мм | 150 - 240 |
| Комплект заземления | непаяный узел заземления (с пружиной постоянного давления) |
| Температура усадки, °C | +120 |
| Коэффициент усадки | 3:1 |
| Диапазон рабочих температур, °C | -45... +50 |
| Срок эксплуатации, лет | 30 |

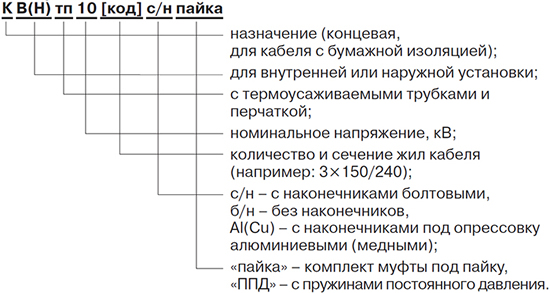

Расшифровка условного обозначения
Комплектность
- Перчатка термоусаживаемая ПТ 10 кВ - 1 шт.
- Трубка изоляции жилы маслостойкая ТТМ 0,8 м - 3 шт.
- Трубка трекингостойкая ТТКт 0,8 м - 3 шт.
- Трубка трекингостойкая изоляции наконечников ТТКт 0,12 м - 3 шт.
- Трубка изоляции узла заземления ТТК 0,2 м - 1 шт.
- Изолятор термоусаживаемый ИТ - 6 шт.
- Наконечник болтовой НА - 3 шт.
- Шина заземления ПМЛ с наконечником - 1 шт.
- Пружина ПДД - 1 шт.
- Контактная пластина (терка) - 1 шт.
- Герметик гидрохимзащиты: лента 45 х 2 (0,3 м) - 1 шт., лента 25 х 2 (1,0 м) - 1 шт., лента 25 х 2 (0,15 м) - 1 шт.
- Проволока оцинкованная - 2,5 м.
- Нить х/б - 1 м.
- Изолента ПВХ 0,13 х 15 мм - 10 м.
- Салфетка техническая 400 х 400 мм - 3 шт.
- Перчатки текстильные - 1 пара.
-
