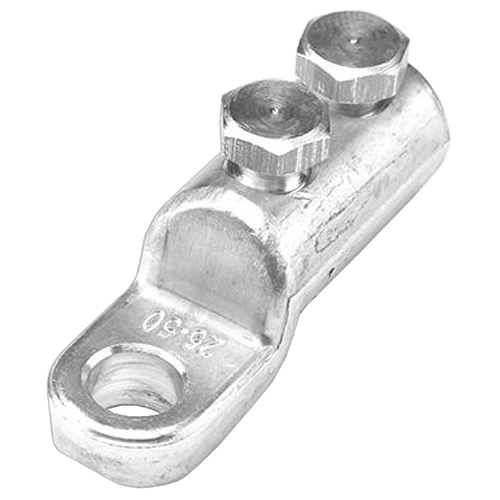

Наконечник болтовой 2НБ-1-005 (25 - 50) "ЗЭТАРУС"
Наконечники болтовые кабельные 2НБ предназначены для оконцевания алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ.
Комплектуются срывными алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
Размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| D | d1 | d2 | J | L | S | F | N |
| 10,5 | 11 | 19 | 32 | 62 | 8 | 9,5 | 12 |
Материалы
| Материал корпуса | алюминиевый сплав АД35Т1 |
| Наличие покрытия | нет |
| Материал болтов | алюминиевый сплав Д16Т1 |
Особенности конструкции
- Закрепление наконечника на жиле кабеля осуществляется расположенными в один ряд болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
- Диаметр отверстия лопатки 2НБ представлен в вариантах 10,5, 13, 16,5 мм под болт М10, М12, М16 соответственно.
- Лопатка болтового наконечника смещена относительно корпуса.
Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.
Технические характеристики
| Артикул | zeta10542 |
| Тип изделия | наконечник кабельный болтовой |
| Исполнение | со срывными болтами |
| Количество болтов | 2 |
| Отверстие под жилу | эксцентриковое |
| Максимальное рабочее напряжение, кВ | 10 |
| Диапазон сечений жилы, кв.мм | 25 - 50 |
| Климатическое исполнение и категория размещения | УХЛ1, УХЛ5 |
| Тип монтажа | болтовой |
| Момент срыва болтов, Н*м | 20 - 26 |
Монтаж
- Снимите изоляцию с жилы на расстоянии J (см. рисунок "Размеры").
- Зачистите жилу металлической щеткой, чтобы снять оксидную пленку.
- При монтаже на медную жилу кабеля допускается использовать электропроводящую смазку типа ЭПС-98 или другую с аналогичными свойствами для дополнительной стабилизации переходного сопротивления.
- Установите жилу в корпус и затяните болт от руки.
- Произведите затяжку болта до срыва головки.
- Рекомендуется герметизировать соединение во избежание попадания влаги, окисления и нарушения контактногго соединения.
