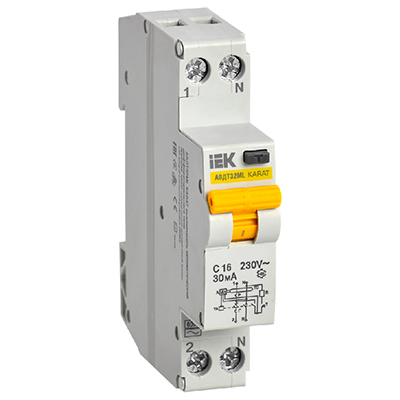

Выключатель автоматический дифференциального тока АВДТ32МL C16 30мА Karat IEK (2Р, 16 А, 6 кА)
Автоматические выключатели дифференциального тока со встроенной защитой от сверхтоков в одномодульном корпусе типа АВДТ32МL серии Karat предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением до 230 В частотой 50 Гц.
Применение
- Распределительные, учетно-распределительные щиты жилых и общественных зданий.
- Щиты квартирные.
- Устройства временного электроснабжения строительных площадок.
- Садовые дома.
- Гаражи.
- Объекты розничной торговли.
Преимущества
- Компактное исполнение.
- Высокая предельная коммутационная способность 6000 А.
- Специально разработанная схема подключения тестирующей цепи.
- Удобный монтаж / демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Размеры
Особенности конструкции
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. | Кнопка "Тест" для проверки работоспособности устройства и правильности подключения. | ||
Боковые ребра для лучшего охлаждения корпуса. | Быстрый монтаж / демонтаж и дополнительная надежность крепления на DIN-рейке. |
Функциональные возможности
- Обнаружение дифференциального тока.
- Сравнение дифференциального тока со значением дифференциального тока срабатывания и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение.
- Автоматическое отключение электроустановки при появлении сверхтоков.
- Защита человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок.
- Защита людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции.
- Защита от пожаров, возникающих из-за утечек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей.
- Защита от сверхтоков (перегрузки и короткого замыкания), возникающих в электроустановках зданий.
Технические характеристики
Артикул | MVD12-1-016-C-030 |
Тип изделия | автоматический выключатель дифференциального тока со встроенной защитой от сверхтоков |
Количество полюсов | 1P+N |
Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
Количество модулей | 1 |
Номинальное рабочее напряжение Ue, В | 230 |
Номинальная частота сети, Гц | 50 |
Тип тока утечки | переменный (АС) |
Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
Номинальный ток In, А | 16 |
Номинальный отключающий дифференциальный ток (уставка) I?n, мА | 30 |
Номинальный неотключающий дифференциальный ток, мА | 0,5I?n |
Наибольшая отключающая способность Icn, А | 6000 |
Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, А | 500 |
Тип расцепителя | тепловой, электромагнитный |
Характеристика срабатывания от сверхтоков | С |
Рабочий режим | продолжительный |
Механическая износостойкость, циклов В-О | ?15000 |
Электрическая износостойкость, циклов В-О | ?6000 |
Рабочее положение в пространстве | вертикальное или горизонтальное с возможным отклонением в любую сторону до 30° |
Тип монтажа | на DIN-рейку |
Тип подключения | винтовое соединение |
Максимальное сечение входящего кабеля, кв.мм | 6 |
Диапазон рабочих температур, °C | -25... +40 |
Относительная влажность, % | 50* при +40 °C |
Степень защиты от пыли и влаги | IP20 |
Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) |
Вес изделия, кг | 0,13 |
Срок службы, лет | 15 |
* Допускается использование АВДТ при относительной влажности 90 % и температуре +25 °C.
Схема электрическая принципиальная
Бренд
|
IEK |
СрокГарантии, мес
|
18 |
Количество полюсов
|
2 |
Марка изделия
|
АВДТ32МL 1 мод |
Модульная ширина (общее кол-во модульных расстояний)
|
1 |
Номинальное напряжение, В
|
220 |
Номинальная отключающая способность, кА
|
6 |
Номинальный ток утечки, мА
|
30 |
Номинальный ток, А
|
16 |
Тип тока утечки
|
AC |
-
