Артикул:
MAD12-2-016-C-030
Код товара:
Код скопирован
816117

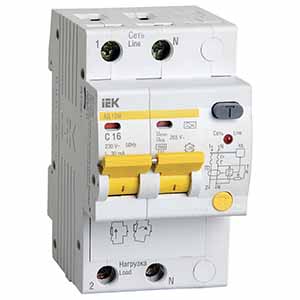

Автоматический выключатель дифференциального тока АД12М 2Р С16 30мА IEK (16 А, характеристика расцепления C, 30 мА, 4,5 кА)
Выключатели автоматические АД12М, управляемые дифференциальным током, со встроенной защитой от сверхтоков и повышенного напряжения сети, функционально зависящие от напряжения сети бытового и аналогичного применения, предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц.
Дифафтоматы АД12М - это комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
АД12М обеспечивают:
- защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- защиту от перегрузки и короткого замыкания;
- защиту от недопустимого повышения напряжения сети.
Преимущества
- АД12М сохраняют работоспособность при снижении напряжения электрической сети до 50 В.
- Выполняют функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка "Тест" для проверки работоспособности.
- Быстрый монтаж / демонтаж без использования инструментов.
- Расширенный диапазон рабочих температур.
Размеры
Особенности конструкции
 |
Усовершенствованная дугогасительная система. |  |
Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. |
 |
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. |  |
Новая конструкция АД12М позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом. |
 |
Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании. |
 |
Наличие индикатора. |
 |
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |  |
Индикатор срабатывания по диффтоку - кнопка "Возврат". |
 |
Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В, 0,5 с.) перенапряжений сети. |  |
Удобный монтаж - демонтаж без использования инструментов. |
Технические характеристики
| Артикул | MAD12-2-016-C-030 |
| Тип изделия | автоматический выключатель дифференциального тока |
| Число полюсов | 2 |
| Наличие защиты от сверхтоков в полюсах | с двумя защищенными полюсами |
| Тип расцепителя | тепловой, электромагнитный |
| Номинальное рабочее напряжение Ue, В | 230 |
| Диапазон рабочих напряжений U, В | 110 - 265 |
| Номинальная частота сети, Гц | 50 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Номинальный ток In, А | 16 |
| Максимальное время отключения при любых значениях дифференциального тока, с. | 0,04 |
| Номинальный отключающий дифференциальный ток (уставка) I?n, мА | 30 |
| Номинальный неотключающий дифференциальный ток I?n0, мА | 0,5 I?n |
| Номинальная наибольшая отключающая способность Icn, А | 4500 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность I?m, А | 4500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | А |
| Характеристика срабатывания от сверхтоков, тип | С |
| Напряжение срабатывания при превышении напряжения сети Uоткл., В | 265 |
| Максимальное время неотключения при повышенном напряжении, с. | 0,04 (275 В) / 0,04 (380 В) |
| Максимальное время отключения при повышенном напряжении, с. | 0,5 (275 В) / 0,2 (380 В) |
| Рабочий режим | продолжительный |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 6000 |
| Способ крепления | на DIN-рейку |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Способ подключения | винтовое соединение |
| Присоединительная способность контактных зажимов, кв.мм | 2,5 - 25 |
| Возможность присоединения к контактным зажимам соединительных шин со стороны подключения сети | PIN (штырь) / Fork (вилка) |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха, % | 50* при +40 °C |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Вес изделия, кг | 0,26 |
| Срок службы, лет | 15 |
* Допускается эксплуатация при относительной влажности воздуха 90 % и температуре +20 °C.
Схема электрическая
Документы
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
18 |
|
Количество полюсов
|
2 |
|
Марка изделия
|
АД12М |
|
Модульная ширина (общее кол-во модульных расстояний)
|
3 |
|
Номинальное напряжение, В
|
230 |
|
Номинальная отключающая способность, кА
|
4.5 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
16 |
|
Тип тока утечки
|
A |
