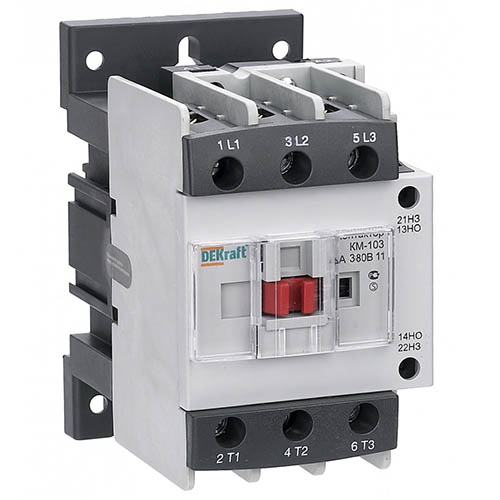

Контактор КМ103-040A-380B-11 DEKraft (40 А, 380 В, 1НО + 1НЗ)
Контакторы серии КМ-103 DEKraft предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором.
Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В комбинации с электротепловым реле перегрузки контакторы КМ-103 также могут быть использованы в качестве мотор- стартера.
Контакторы КМ-103 с типоразмерами 9 - 95 А оснащены двумя встроенными контактами 1НО+1НЗ, что существенно расширяет возможности их использования.
Это также экономически эффективней, так как нет необходимости устанавливать контактные приставки, где достаточно двух дополнительных контактов.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник и этим замыкает группу силовых и вспомогательных контактов.
При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

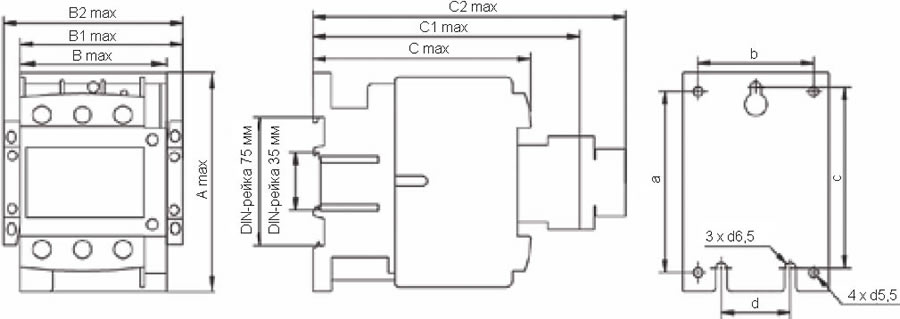

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| A | B (без аксессуаров) | B1 (с ПВ-03) | B2 (с двумя ПВ-03) | C (без аксессуаров) | C1 (с ПК-03) |
| 127 | 75 | 89 | 102 | 118,5 | 150 |
| C2 (с ПВ-03) | a | b | c | d | |
| 175 | 105 | 59 | 105 | 40 | |
Особенности конструкции
 |
Встроенные дополнительные контакты 1НО + 1НЗ в каждом контакторе КМ103. |  |
Двойные зажимы на контакторах от 40 до 95 А обеспечивают более качественный контакт и снижают потери тока. |
 |
Стандартное крепление на DIN-рейку ускоряет и облегчает монтаж контакторов в щиты. Все модели от 9 до 95 А имеют крепление на DIN-рейку 35 мм, а модели от 40 до 95 А устанавливаются, в том числе, и на DIN-рейку 75 мм. |
 |
Винты с внутренним шестигранником на контакторах 80 - 95 А обеспечивают высокую степень обжима при вибрации, а также имеют более длительный срок службы и низкую вероятность срыва шлица. |
 |
Защитные крышки на контакторах от 9 до 95 А препятствуют попаданию пыли внутрь корпуса, а также обеспечивают защиту от случайного прикосновения. |  |
Не только механическая, но и электрическая блокировка (2НЗ контакта) для контакторов 9 - 95 А. |
Технические характеристики
| Артикул | 22129DEK |
| Тип изделия | контактор переменного тока |
| Число полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | 690 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Ie, А | 40 (380 / 400 В АС-3) 18,5 (380 / 400 В АС-4) 34 (660 / 690 В АС-3) 9 (660 / 690 В АС-4) |
| Номинальное напряжение цепи управления Uc, В | АС 380 |
| Установленные дополнительные контакты | 1НО + 1НЗ |
| Условный тепловой ток на открытом воздухе Ith, А | 60 |
| Мощность коммутируемого электродвигателя в категории AC-3, кВт | 11 (220 / 240 В) 18,5 (380 / 400 В) 30 (660 / 690 В) |
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 63 |
| Способ крепления | на DIN-рейку |
| Рабочее положение | вертикальное |
| Коммутационная износостойкость, млн. циклов В-О | 0,8 |
| Степень защиты от пыли и влаги | IP20 |
| Соответствие стандартам | ГОСТ IEC 60947-4-1 |
| Вес изделия, кг | 0,9 |
Схема подключения
Расшифровка условных обозначений
КМ103-065А-110В-11:
- КМ103 - серия.
- 065А - номинальный ток, ампер.
- 110В - номинальное напряжение катушки управления, вольт.
- 11 - контакты (1НО + 1НЗ).
Дополнительные аксессуары
К контакторам серии КМ-103 предлагается следующий ассортимент аксессуаров:
- реле электротепловые серии РТ-03;
- приставки контактные боковой и лицевой установки серии ПК-03;
- приставки выдержки времени лицевой установки серии ПВ-03;
- механизмы блокировки серии серии БМ-03.ы
ы
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
DEKraft |
|
СрокГарантии, мес
|
18 |
|
Количество вспомогательных НЗ контактов
|
1 |
|
Количество вспомогательных НО контактов
|
1 |
|
Марка изделия
|
КМ-103 |
|
Напряжение цепи управления, В
|
380 |
|
Номинальный ток, А
|
40 |
-
