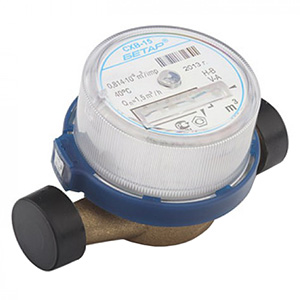

Счетчик холодной воды СХВ-15 "Бетар" (ДУ15), комплект
Счетчик СХВ предназначен для измерения объема холодной питьевой воды, протекающей по трубопроводу при температуре от +5 до +40 °С при давлении не более 1,0 МПа (10 кгс/кв.см).
Счетчик выпускается в антимагнитной версии, предотвращающей манипуляцию с показаниями.
Прибор устойчивы к воздействию магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м.
Антимагнитная защита реализована с использованием новейших технологий и достигается за счет своеобразного распределения доменов и магнитного поля в магнитах, применяемых в конструкции прибора.
Размеры
| D1 | D2 | L, мм | L1, мм | Hmax, мм |
|---|---|---|---|---|
| G1/2 | G3/4 | 110 | 27 | 75 |
Устройство и работа
- Принцип действия счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды.
Количество оборотов крыльчатки пропорционально объему протекающей воды.
Вращение крыльчатки передается на счетный механизм, обеспечивающий за счет понижающего редуктора возможность снятия показаний объема воды.
- Счетный механизм изолирован от проточной части счетчика с помощью латунной крышки и уплотнительного кольца и имеет возможность поворота вокруг своей оси для удобства снятия показаний.
- Интегратор счетного механизма имеет 8 оцифрованных барабанчиков для указания объема воды.
Первые 5 барабанчиков слева (цифры черные) указывают объем протекающей воды в кубических метрах, последующие 3 барабанчика (цифры красные) соответственно в десятых, сотых, тысячных долях кубического метра.
Последний барабанчик имеет дополнительные деления для указания десятитысячных долей кубического метра (одно деление соответствует 0,0002 куб.м).
Для дистанционного съема показаний в последний барабанчик запрессован магнит.
За полный оборот данного барабанчика через счетчик протекает 10 литров воды.
- Сигнальная звездочка служит для индикации работы счетчика и оптоэлектронного съема сигналов при поверке.
Технические характеристики
| Диаметр условного прохода, мм | 15 | |
| Метрологический класс | В | А |
| Порог чувствительности, куб.м/час | 0,015 | 0,03 |
| Минимальный расход воды, Qmin, куб.м/час | 0,03 | 0,06 |
| Переходный расход воды, Qt, куб.м/час | 0,12 | 0,15 |
| Номинальный расход воды, Qn, куб.м/час | 1,5 | |
| Максимальный расход воды, Qmax, куб.м/час | 3 | |
| Наибольший объем воды за сутки, куб.м/час | 37,5 | |
| Наибольший объем воды за месяц, куб.м/час | 1125 | |
| Температура окружающего воздуха, °C | +5... +50 | |
| Относительная влажность окружающего воздуха, % | 80 | |
| Емкость индикаторного устройства, куб.м | 99999,999 | |
| Потеря давления при Qmax, не более, МПа (кгс/кв.см) | 0,1 (1) | |
|
Пределы допускаемой относительной погрешности, %:
|
±5 | |
| Межповерочный интервал, лет | 6 | |
| Средний срок службы, лет | 12 | |
| Вес изделия без монтажного комплекта, не более, кг | 0,5 | |
Примечание
Характеристики для метрологического класса А относятся к вариантам монтажа счетчика с расположением шкалы, отличным от горизонтального.
Условия монтажа
- Счетчик допускается устанавливать на горизонтальных и вертикальных участках трубопроводов.
- Счетный механизм после установки счетчика следует развернуть в удобное для считывания показаний положение.
- Перед установкой счетчика необходимо проверить наличие пластмассовой пломбы или разрушающейся пленки с оттиском поверительного клейма.
Счетчики без пластмассовой пломбы с клеймом или без разрушающейся пленки с оттиском поверительного клейма к применению не допускаются.
Комплектность
- Счетчик.
- 2 штуцера.
- 2 гайки.
- 2 прокладки.
-
