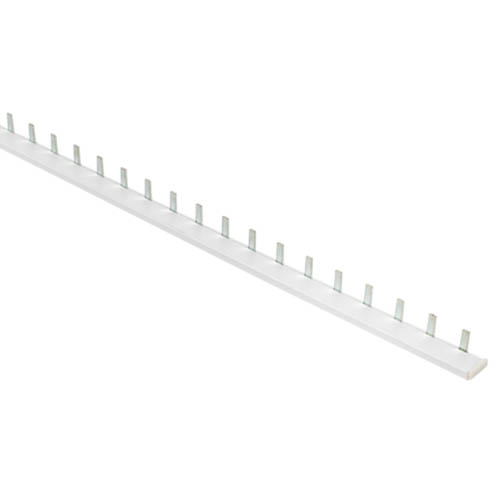

Шина соединительная PIN 1Р 100А EKF (54 модуля, шаг 18 мм), 1000 мм
Шины соединительные типа PIN (штырь) и Fork (вилка) для модульной аппаратуры предназначены для электрического соединения вводов аппаратов защиты в цепях с номинальным напряжением 230 / 400 В переменного тока частотой 50 Гц.
Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратной одному модулю.
Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | L1 | L2 | L3 | B | B1 |
| 1000 | 17,8 | 948 | 4 | 14,5 | 10,5 |
Конструкция и материалы
- Шина соединительная на 100 А представляет собой пластину, выполненную из электротехнической меди марки М1, закрепленную в корпусе из диэлектрического материала, не поддерживающего горение.
- Шина соединительная на 100 А выполнена с нанесением лужения для одновременного подключения с алюминиевыми проводниками.
- Вся необходимая информация нанесена на корпус шины термопечатью.
- Для подключения автомата и шины типа PIN используются специальные зажимы.
- Шины поставляются в комплекте с заглушками. Использование заглушек обязательно после обрезки.
Технические характеристики
| Артикул | pin-01-100 |
| Тип изделия | шина соединительная PIN (штырь) |
| Назначение | комплектация шкафов и сборок |
| Количество полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 54 |
| Номинальное напряжение Ue, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 100 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Номинальный кратковременно допустимый ток Icw, не менее, А | 15000 (в течение 1 сек.) |
| Количество подключаемых устройств | 54 |
| Подходит для устройств с N-проводником | нет |
| Степень защиты от пыли и влаги | IP20 |
| Поперечное сечение, кв.мм | 16 |
| В комплекте | 2 боковые заглушки |
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
Длина, мм
|
1000 |
|
Количество модулей (модульная ширина)
|
54 |
|
СрокГарантии, мес
|
12 |
|
Количество полюсов
|
1 |
|
Номинальный ток, А
|
100 |
|
Размер шага, мм
|
18 |
|
Тип шины
|
PIN |
-
