Шинопровод накладной однофазный 2м черный Jazzway 40В алюминий

Шинопровод однофазный низковольтный накладной 2 м Jazzway MTR16 2M-BL (40 В), черный

Шинопровод Jazzway серии MTR16 предназначен для присоединения трековых светодиодных светильников, рассчитанных на напряжение питания 40 В, к сети переменного тока с напряжением 230 В через блок питания MTR16 40 В.

Размеры и вес

Материалы и цвета

Технические характеристики

Комплектность

• Шинопровод 2 м.
• Торцевые заглушки - 2 шт.

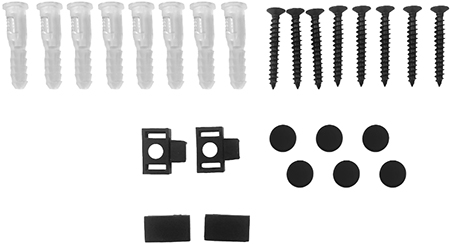

• Комплект крепления.

Требования безопасности

• Запрещается подключать непосредственно к шинопроводу сетевое напряжение 230 В при использовании трековых светильников MTR16.
• При эксплуатации не допускайте превышения предельных показателей по рабочему току (5 А) и напряжению (40 В).

• В одной трековой системе может быть только одно подключение к сети.
• Шинопровод предназначен для использования только внутри помещений.

• Не располагать шинопровод вблизи горючих, легковоспламеняющихся предметов и химически активных элементов.
• Необходимо избегать механических повреждений и попадания влаги на шинопровод.

• Не допускать локальной перегрузки шинопровода светильниками.
• Суммарный вес светильников, размещенных на 1-метровом шинопроводе - 5 кг, на 2-метровом шинопроводе - 10 кг.

• Расстояние между контактами соседних светильников не ограничено, светильники можно устанавливать в непосредственной близости друг от друга.

Монтаж

• Закрепить шинопровод на монтажную поверхность.
• Установить светильники на шинопровод, не превышая максимальной допустимой нагрузки на одну систему.

• В закрепленный шинопровод установить блок питания MTR16, подключить к сети.
• Шинопровод может быть отрезан в любом месте, но под углом 90° к продольной плоскости.

• Шинопровод пилится ножовкой по металлу.
  Чтобы обеспечить ровный отрез, рекомендуется использовать направляющее пилу приспособление (стусло).

Монтаж трековой системы при помощи шинопроводов и коннекторов

В шинопроводе и торцевой заглушке предусмотрены отверстия для крепления шурупами.
